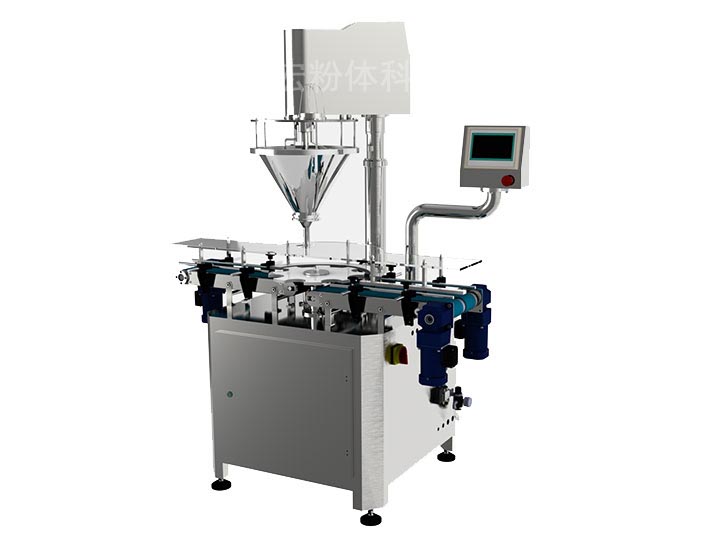

XY-QX-23型自动罐装包装机
XY-QX-23型自动罐装包装机简介
简介：该系列罐装机能完成喂罐、托罐、充填计量、称重选别等工作，可与其它设备配套组成整套罐装流水线，适用于充填眼影粉、闪粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、鸡粉、咖啡粉、药粉、添加剂、香精香料等。
订购电话：15298414886
立即咨询：
产品详情
主要特征
全不锈钢结构；水平开启式料箱，清洗方便。
伺服马达和伺服驱动控制螺杆；伺服控制转盘工作，性能稳定。
PLC、触摸屏和称重模块控制。
配有位置合理的高度调节手轮，方便调整机头高度。
气动托罐装置，保证充填时物料不洒出容器外。
重量选别装置，保证流水线上每个产品都合格，省去后道工序中的分选机。
各种产品调整参数配方可储存，备后使用，多储存10个配方。
替换螺旋附件，能够适应超细粉到小颗粒等多种物料。
全不锈钢结构；水平开启式料箱，清洗方便。
伺服马达和伺服驱动控制螺杆；伺服控制转盘工作，性能稳定。
PLC、触摸屏和称重模块控制。
配有位置合理的高度调节手轮，方便调整机头高度。
气动托罐装置，保证充填时物料不洒出容器外。
重量选别装置，保证流水线上每个产品都合格，省去后道工序中的分选机。
各种产品调整参数配方可储存，备后使用，多储存10个配方。
替换螺旋附件，能够适应超细粉到小颗粒等多种物料。
主要参数
| 容器尺寸 | φ20-90mm，H15-150mm |
| 罐装重量 | 1– 500g |
| 罐装精度 | ≤ 100g，≤±2%；100-500g，≤±0.1% |
| 罐装速度 | 20 - 40 bottles/min |
| 电源 | 3P AC208-415V 50/60Hz |
| 压缩空气 | 6 kg/cm2 0.05m3/min |
| 整机功率 | 1.8Kw |
| 整机重量 | 250kg |
| 整机体积 | 1400×830×2080mm |
| 料箱容积 | 25L |
配置清单
| 序号 | 名称 | 型号规格 | 产地品牌 |
| 1 | 不锈钢 | SUS304 | 中国 |
| 2 | PLC | 德国西门子 | |
| 3 | 触摸屏 | 德国西门子 | |
| 4 | 充填伺服马达 | 750W | 松下伺服电机 |
| 5 | 充填伺服驱动器 | 750W | 松下伺服驱动 |
| 6 | 转盘伺服马达 | 750W | 松下伺服电机 |
| 7 | 转盘伺服驱动器 | 750W | 松下伺服驱动 |
| 8 | 搅拌减速电机 | 200W | 台湾宇鑫 |
| 9 | 电磁阀 | 台湾亚德克 | |
| 10 | 气缸 | SDA40X10 | 台湾亚德克 |
| 11 | 过滤调压器 | AFR-2000 | 台湾亚德克 |
| 12 | 小功率电机 |
120W 1300rpm Model: 90YS120GY38 |
台湾JSCC |
| 13 | 减速机 |
Ratio:1：36 Model:90GK（F）36RC |
台湾JSCC |
| 14 | 电源开关 | HZ5BGS | 温州长信 |
| 15 | 断路器 | 施耐德 | |
| 16 | 急停开关 | 施耐德 | |
| 17 | 滤波器 | ZYH-EB-10A | 北京中宇豪 |
| 18 | 交流接触器 | CJX2 1210 | 温州正泰 |
| 19 | 热继电器 | NR2-25 | 温州正泰 |
| 20 | 直流继电器 | MY2NJ 24DC | 日本欧姆龙 |
| 21 | 开关电源 | 常州诚联 | |
| 22 | AD称重模块 | 高速模块 | |
| 23 | 称重传感器 | 5KG | 梅特勒托利多 |
| 24 | 光电传感器 | BR100-DDT | 韩国奥托尼克斯 |
| 25 | 料位传感器 | CR30-15DN | 韩国奥托尼克斯 |
随机附件清单
| 序号 | 名称 | 型号 | 单位 | 数量 | 备注 |
| 1 | 呆扳手 | 支 | 2 | 工具 | |
| 2 | 活动扳手 | 支 | 2 | 工具 | |
| 3 | 内六角扳手 | 套 | 1 | 工具 | |
| 4 | 十字螺丝刀 | 把 | 2 | 工具 | |
| 5 | 一字螺丝刀 | 把 | 2 | 工具 | |
| 6 | 插座 | 只 | 1 | 附件 | |
| 7 | 加压盘 | 只 | 1 | 附件 | |
| 8 | 砝码 | 1000G | 个 | 1 | 附件 |
| 9 | 螺旋 | 套 | 1 | 附件 | |
| 10 | 使用说明书 | 份 | 1 | 文件 |

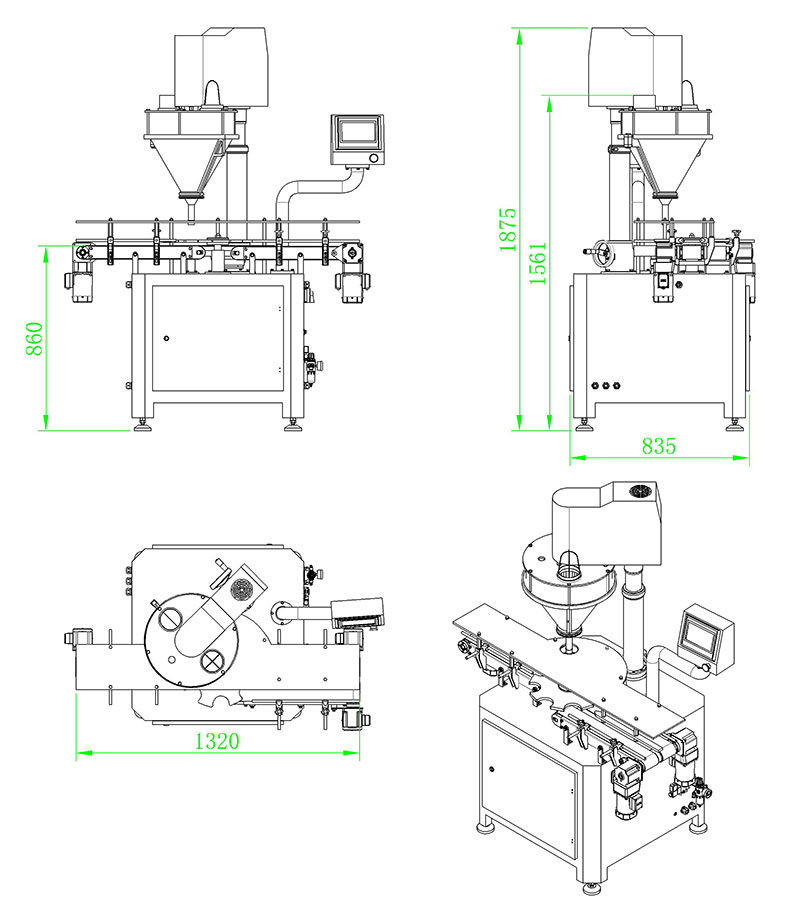

外观尺寸图
